- 導程：45mm
- 電機功率：400W
- 額定推力：160 N
- 重復定位精度：±0.04mm
- 行程范圍：100-3100mm(50mm行程遞增)?
- 導程：45mm
- 電機功率：400W
- 額定推力：160 N
- 重復定位精度：±0.04mm
- 行程范圍：100-3100mm(50mm行程遞增)?
產品描述
資料下載
產品描述
Z-Mod-HB13M核心參數
| 400W | 160 N |
| 電機功率 | ?額定推力 |
| ±0.04mm | ? ? ? ? ? ? ? ? ? 100~3100mm |
| 重復定位精度 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?行程范圍 |

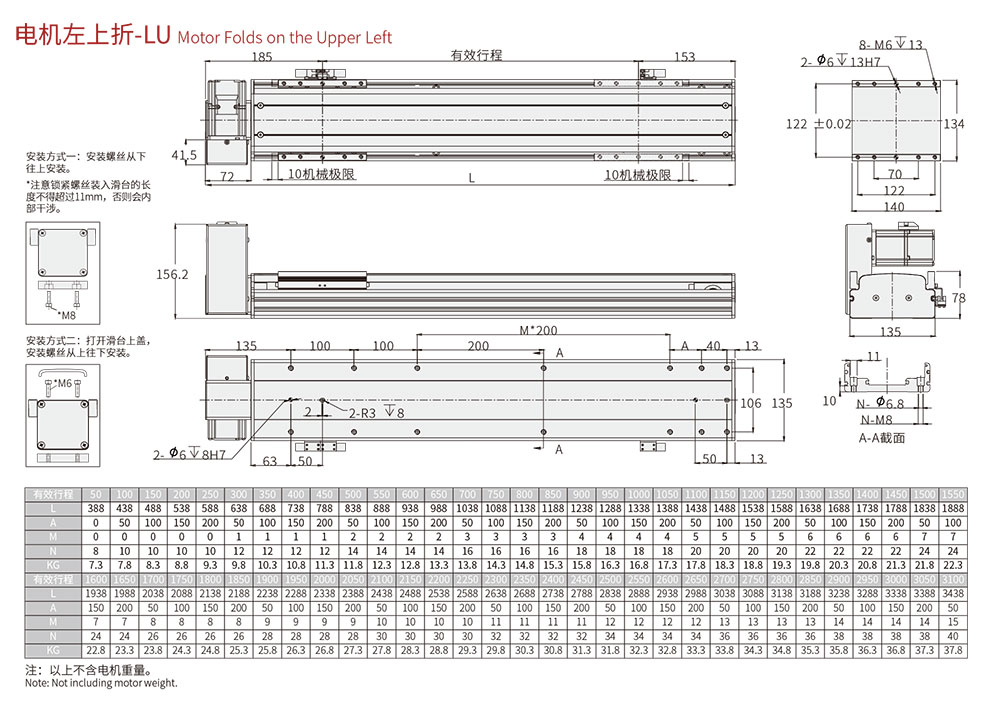

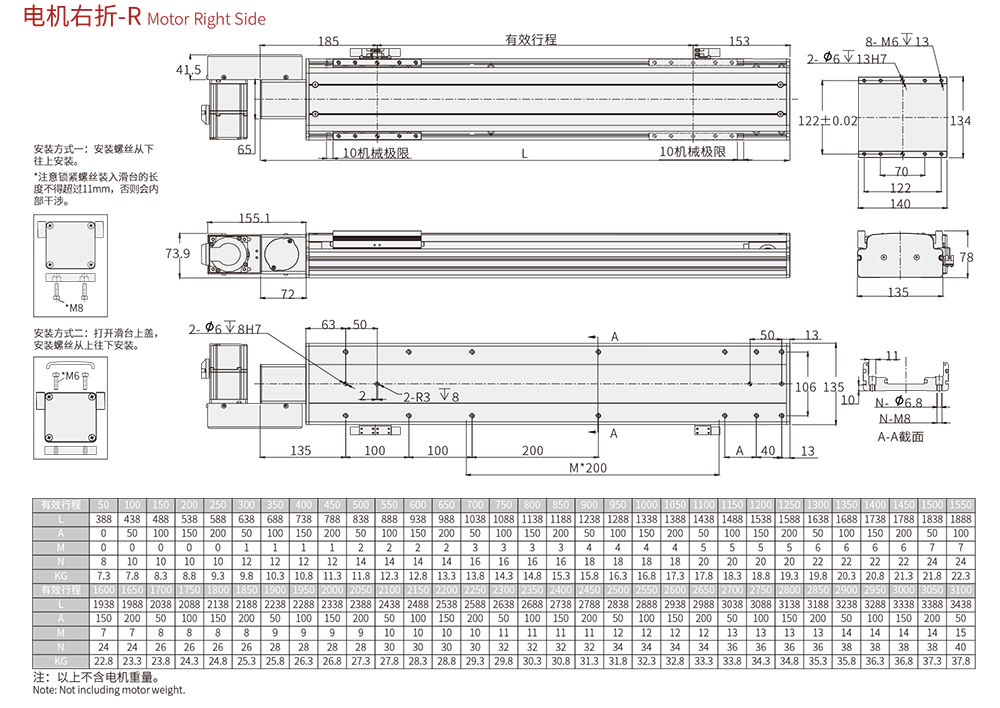

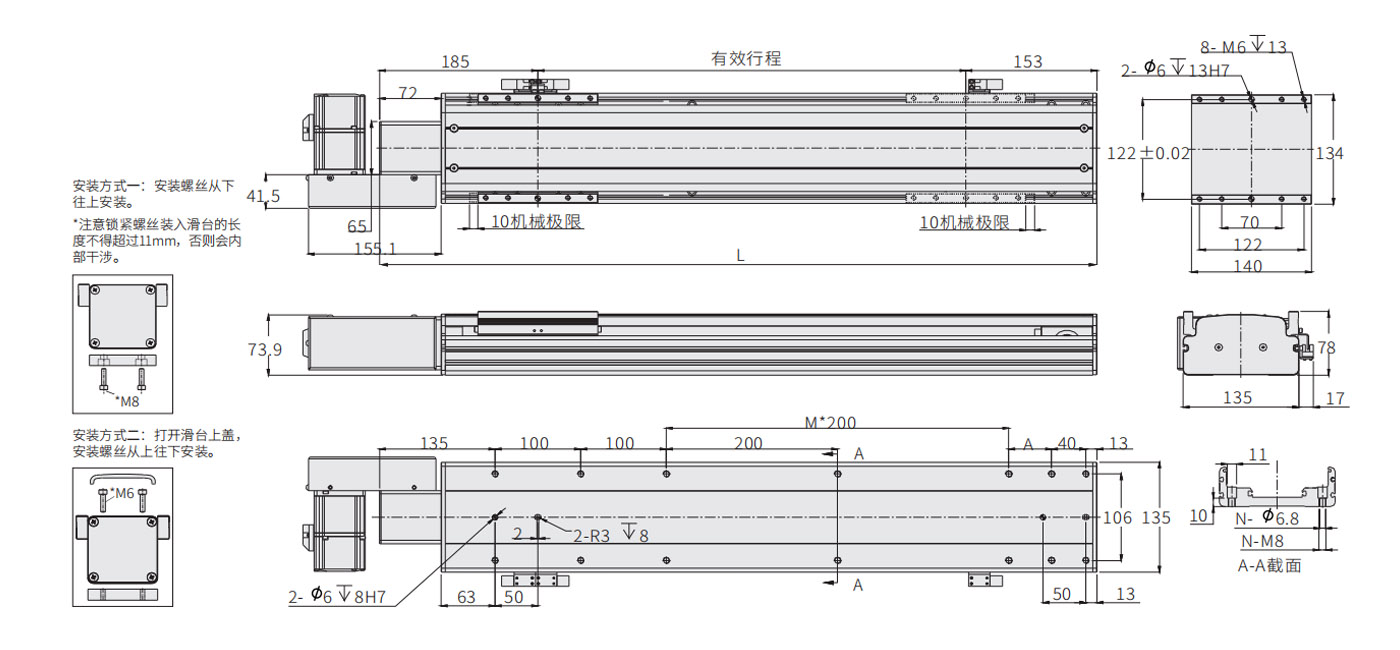

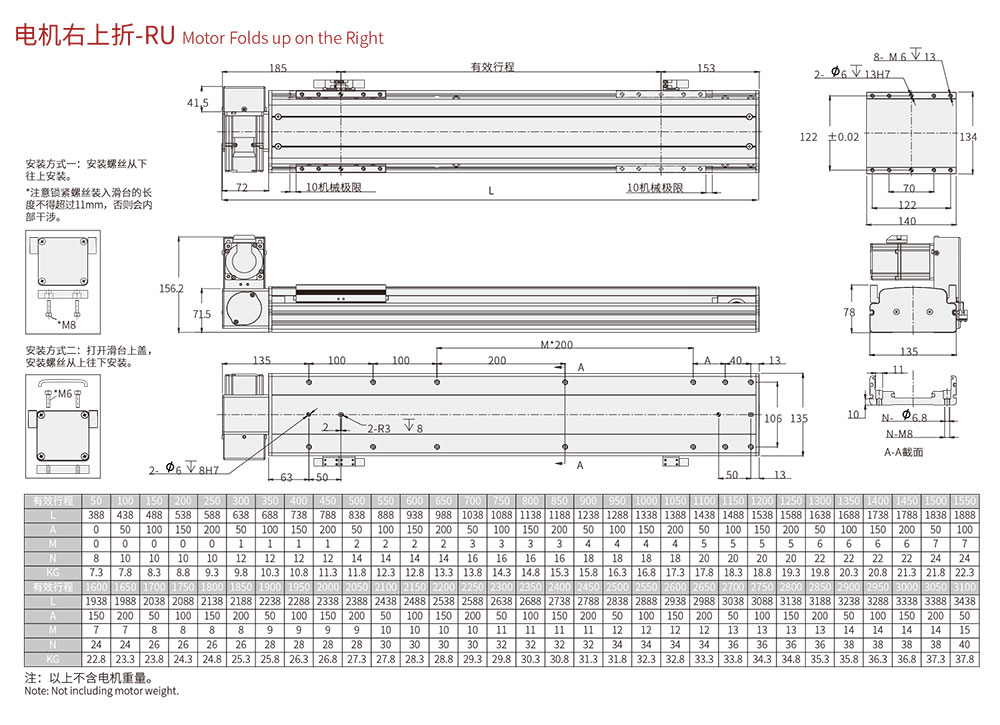

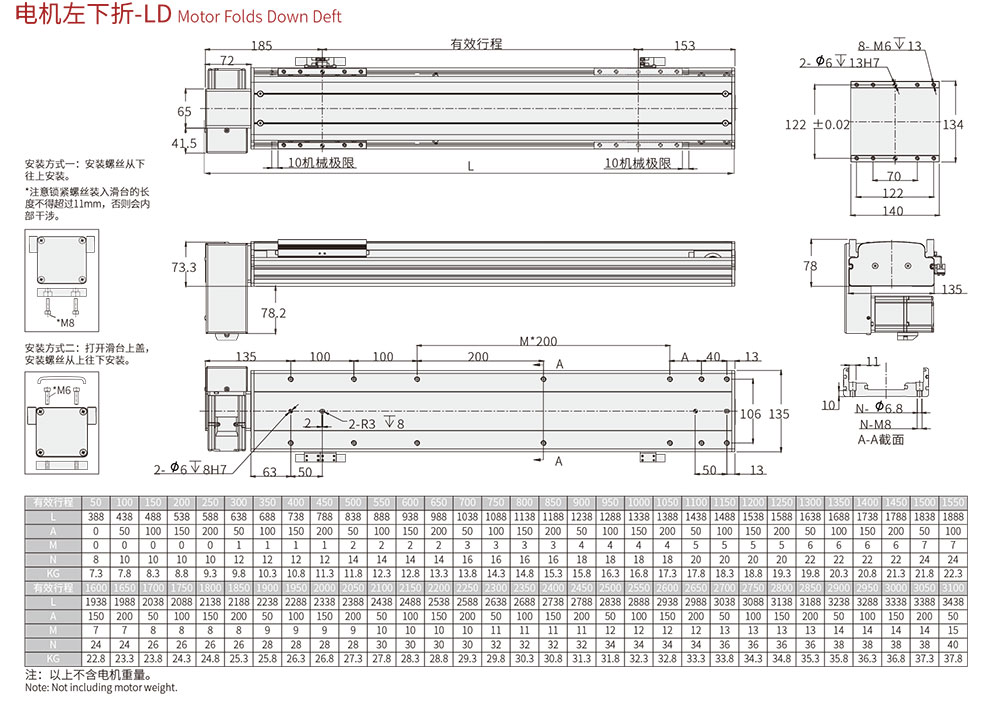

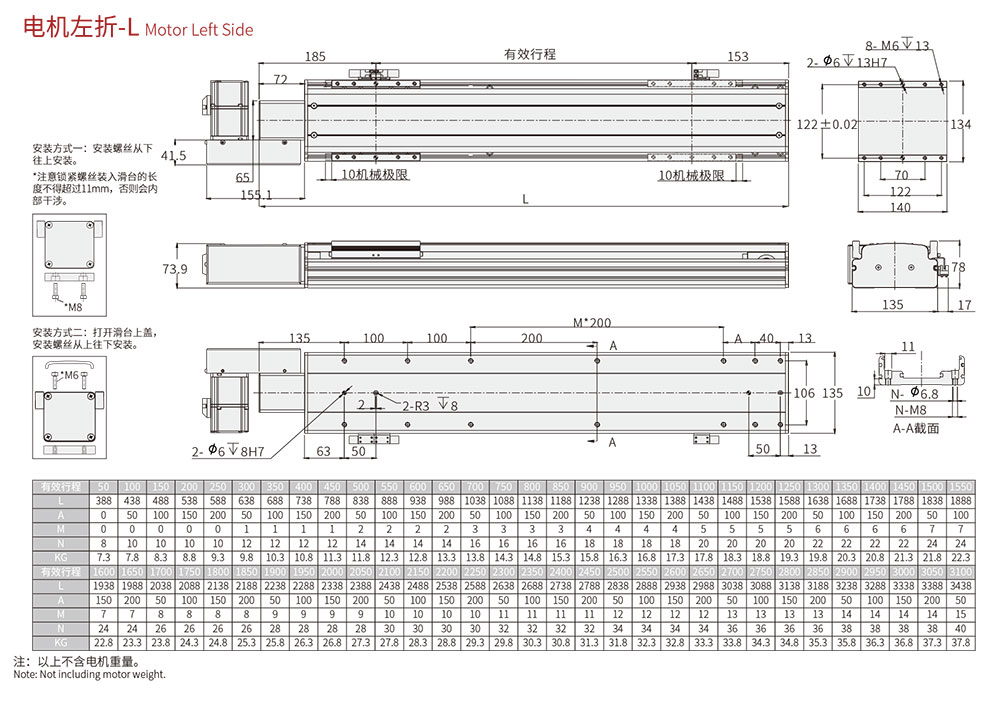

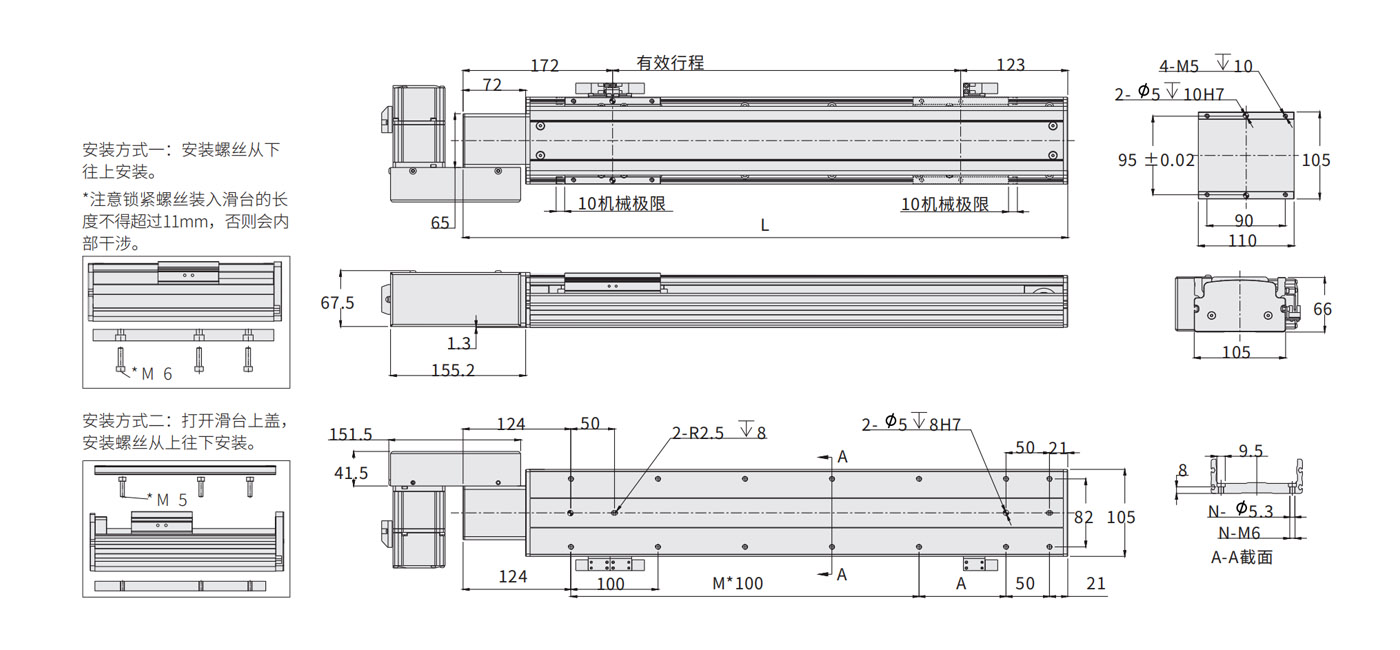

| *線框尺寸圖 |
 |

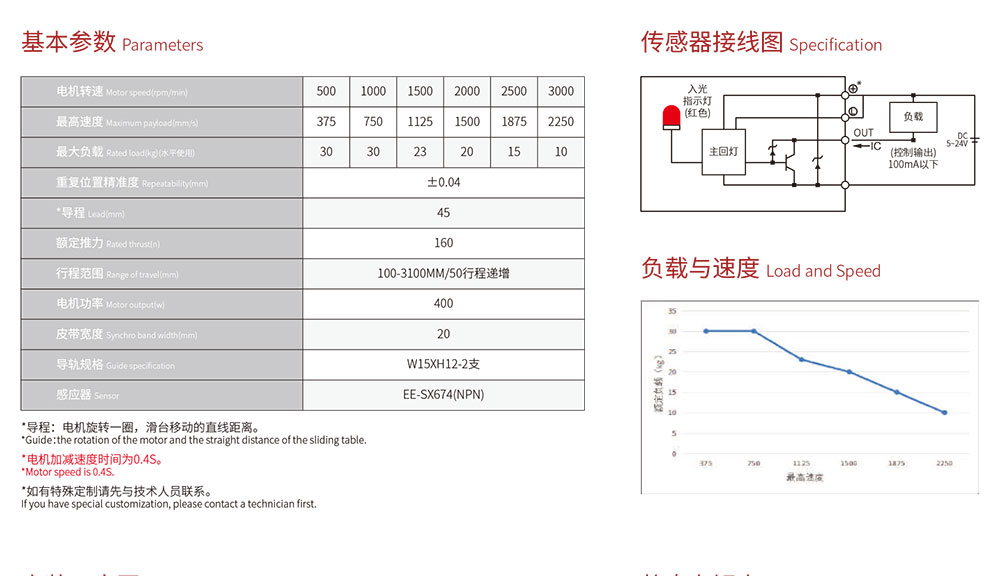

規格參數
| 型號性能 | ||||||
| 電機轉速 Motor speed(rpm/min) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 最高速度 Maximum payload(mm/s) | 375 | 750 | 1125 | 1500 | 1875 | 2250 |
| 最大負載 Rated load(kg)(水平使用) | 30 | 30 | 23 | 20 | 15 | 10 |
| 重復位置精準度 Repeatability(mm) | ±0.04 | |||||
| *導程 Lead(mm) | 45 | |||||
| 額定推力 Rated thrust(n) | 160 | |||||
| 行程范圍 Range of travel(mm) | 100-3100MM/50行程遞增 | |||||
| 電機功率 Motor output(w) | 400 | |||||
| 皮帶寬度 Synchro band width(mm) | 20 | |||||
| 導軌規格 Guide specifification | W15XH12-2支 | |||||
| 感應器 Sensor | EE-SX674(NPN) | |||||
資料下載
Z-Mod-HB13M核心參數
規格參數
| 型號性能 | ||||||
| 電機轉速 Motor speed(rpm/min) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 最高速度 Maximum payload(mm/s) | 375 | 750 | 1125 | 1500 | 1875 | 2250 |
| 最大負載 Rated load(kg)(水平使用) | 30 | 30 | 23 | 20 | 15 | 10 |
| 重復位置精準度 Repeatability(mm) | ±0.04 | |||||
| *導程 Lead(mm) | 45 | |||||
| 額定推力 Rated thrust(n) | 160 | |||||
| 行程范圍 Range of travel(mm) | 100-3100MM/50行程遞增 | |||||
| 電機功率 Motor output(w) | 400 | |||||
| 皮帶寬度 Synchro band width(mm) | 20 | |||||
| 導軌規格 Guide specifification | W15XH12-2支 | |||||
| 感應器 Sensor | EE-SX674(NPN) | |||||
