產品描述
Z-Mod-HZH22核心參數
| 750W | ? ? ? ? ? ? ? ? ?3000RPM |
| 電機功率 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 電機轉速 |
| 20mm(25mm) | ? ? 50~2100mm |
| 絲杠外徑 | ? ? ? ? ? 行程范圍 |

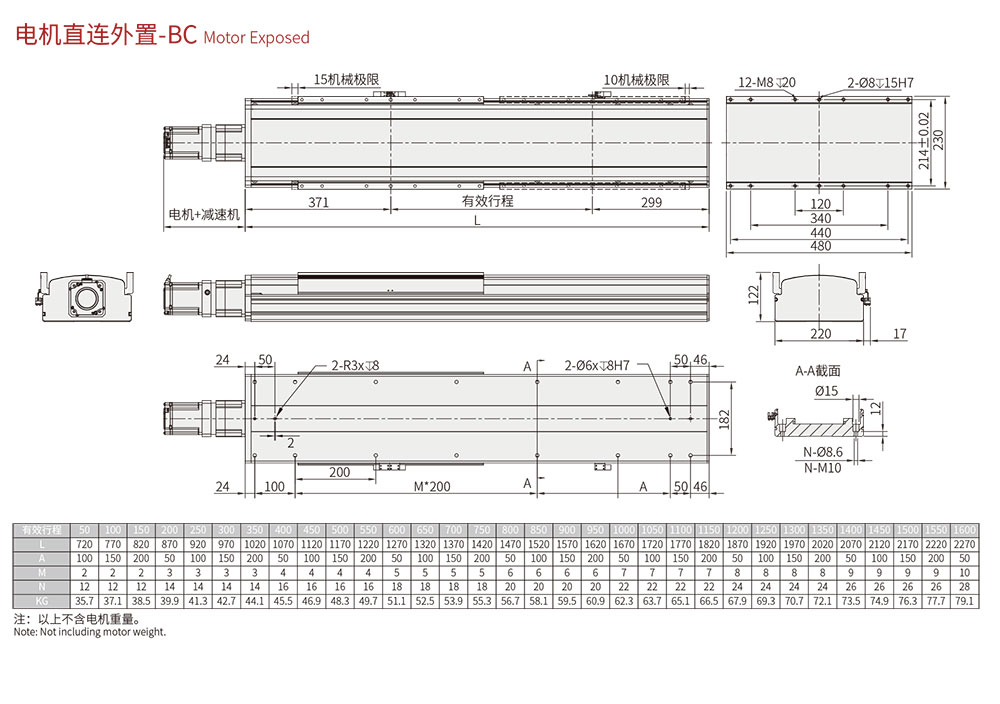

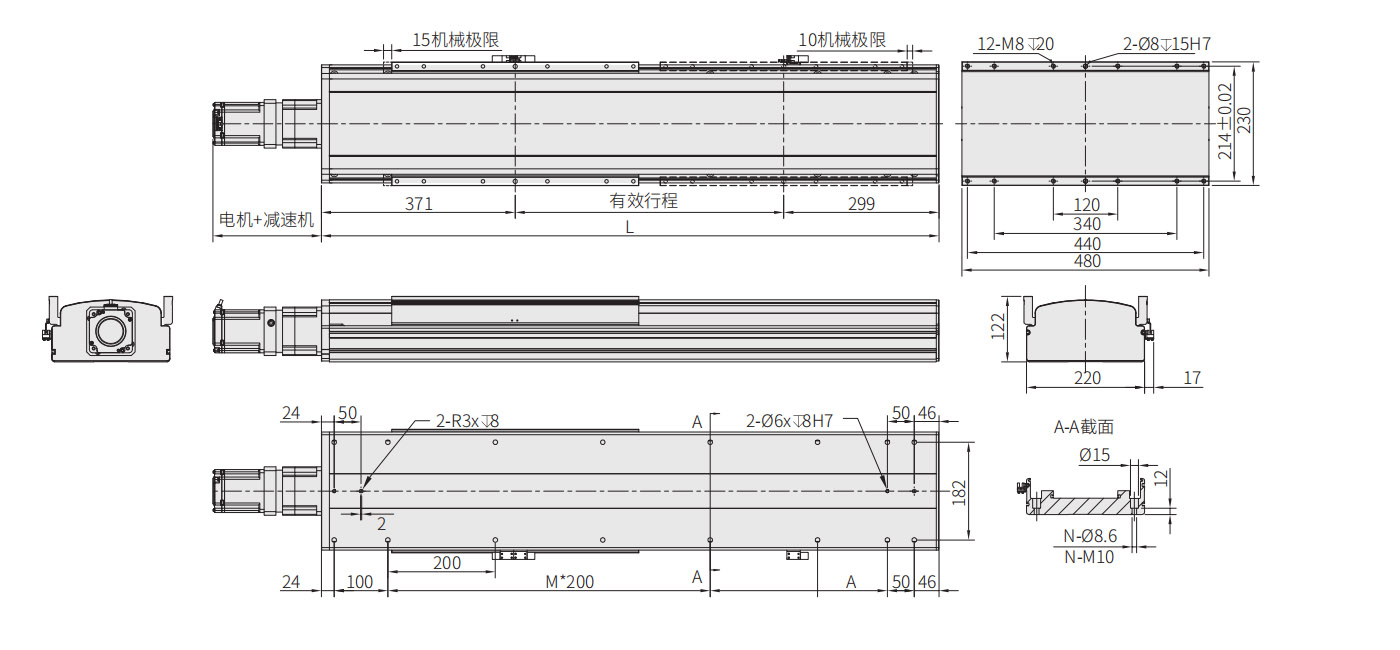

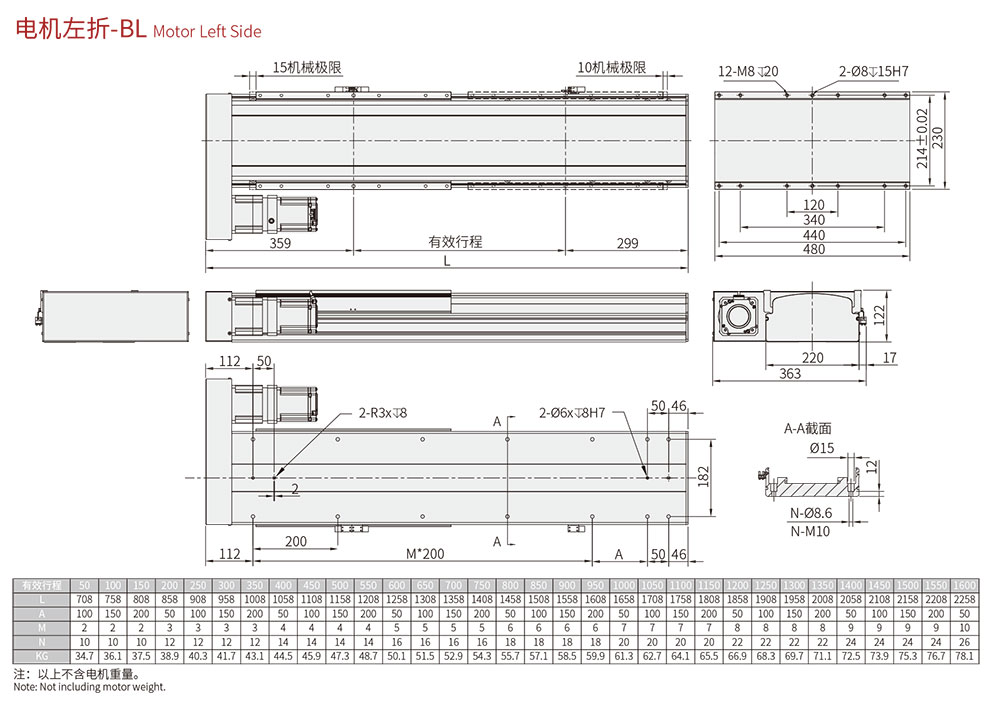

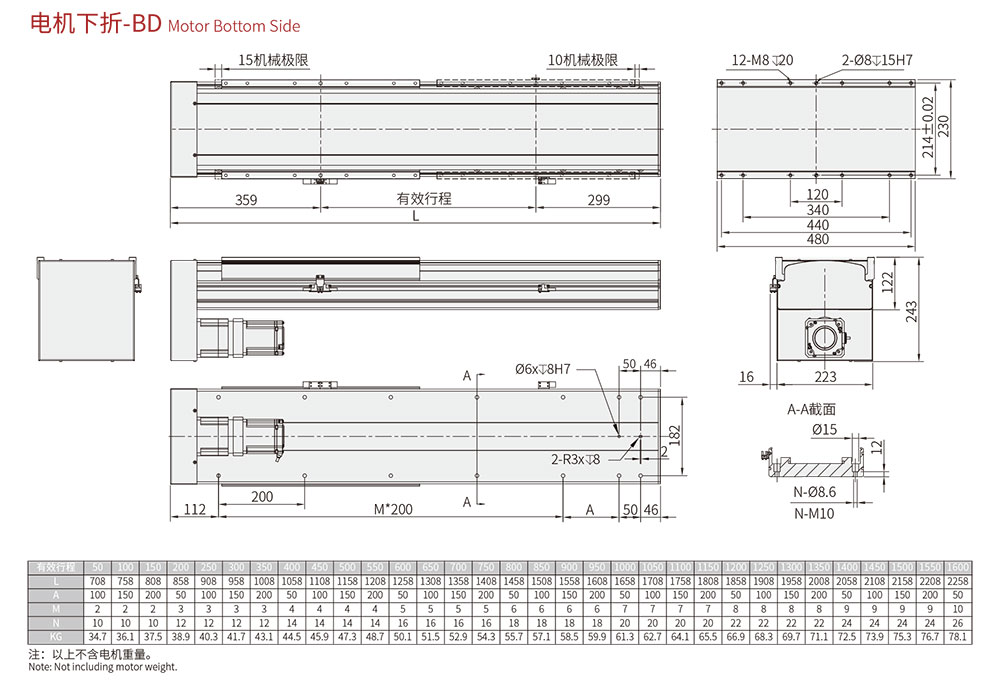

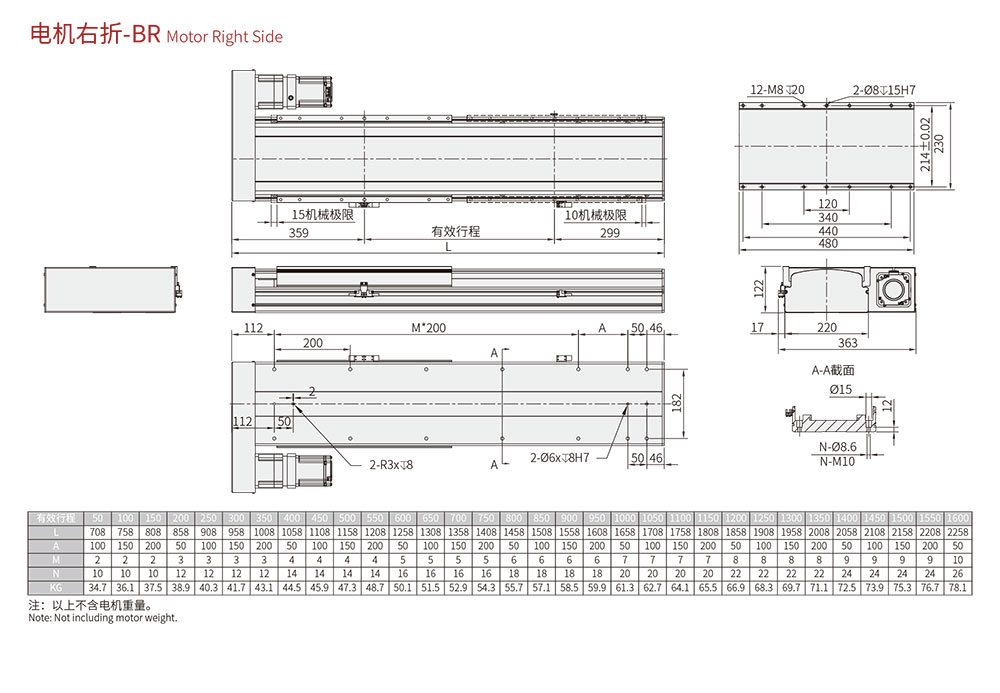

| *線框尺寸圖 |
 |

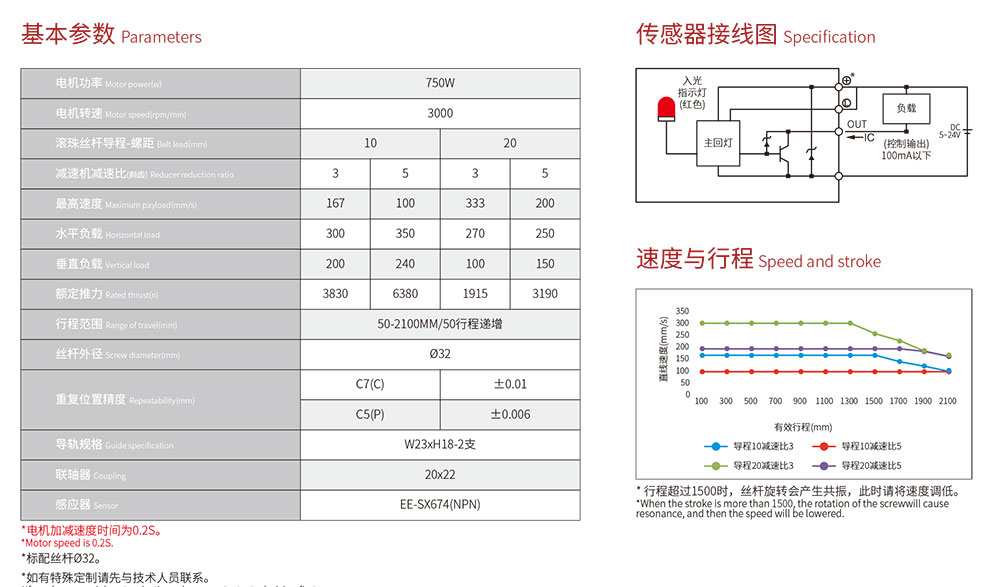

規格參數
| 型號性能 | ||||
| 電機功率 電機功率 Motor power(w)Motor power(w) | 750W | |||
| 電機轉速 Motor speed(rpm/min) | 3000 | |||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 10 | 20 | ||
| 減速機減速比(斜齒) Reducer reduction ratio | 3 | 5 | 3 | 5 |
| 最高速度 Maximum payload(mm/s) | 167 | 100 | 333 | 200 |
| 水平負載 Horizontal load | 300 | 350 | 270 | 250 |
| 垂直負載 Vertical load | 200 | 240 | 100 | 150 |
| 額定推力 Rated thrust(n) | 3830 | 6380 | 1915 | 3190 |
| 行程范圍 Range of travel(mm) | 50-2100MM/50行程遞增 | |||
| 絲桿外徑 Screw diameter(mm) | ?32 | |||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 導軌規格 Guide specification | W23XH18-2支 | |||
| 聯軸器 Coupling | 20×22 | |||
| 感應器 Sensor | EE-SX674(NPN) | |||
資料下載
Z-Mod-HZH22 核心參數
規格參數
| 型號性能 | ||||
| 電機功率 電機功率 Motor power(w)Motor power(w) | 750W | |||
| 電機轉速 Motor speed(rpm/min) | 3000 | |||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 10 | 20 | ||
| 減速機減速比(斜齒) Reducer reduction ratio | 3 | 5 | 3 | 5 |
| 最高速度 Maximum payload(mm/s) | 167 | 100 | 333 | 200 |
| 水平負載 Horizontal load | 300 | 350 | 270 | 250 |
| 垂直負載 Vertical load | 200 | 240 | 100 | 150 |
| 額定推力 Rated thrust(n) | 3830 | 6380 | 1915 | 3190 |
| 行程范圍 Range of travel(mm) | 50-2100MM/50行程遞增 | |||
| 絲桿外徑 Screw diameter(mm) | ?32 | |||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 導軌規格 Guide specification | W23XH18-2支 | |||
| 聯軸器 Coupling | 20×22 | |||
| 感應器 Sensor | EE-SX674(NPN) | |||
